Сальник коленвала ЯМЗ — как подобрать манжету и не пропустить утечку масла

Двигатели Ярославского моторного завода — ЯМЗ-236, 238, а также более современные семейства 530, 650 и 840 — стоят на МАЗ, КрАЗ, «Уралах», автобусах ПАЗ, ЛАЗ и ЛиАЗ и тракторах К-700. Во всех этих моторах коленчатый вал выходит за пределы блока цилиндров, и места его выхода уплотняют сальники коленвала ЯМЗ — резиновые армированные манжеты. Деталь копеечная, но именно от неё зависит, не уйдёт ли масло в сцепление и не останется ли мотор без смазки на трассе. Разберём, какие бывают манжеты, чем отличается передний сальник от заднего, как подобрать деталь под конкретный двигатель и климат и как её заменить.

Зачем нужен сальник коленвала

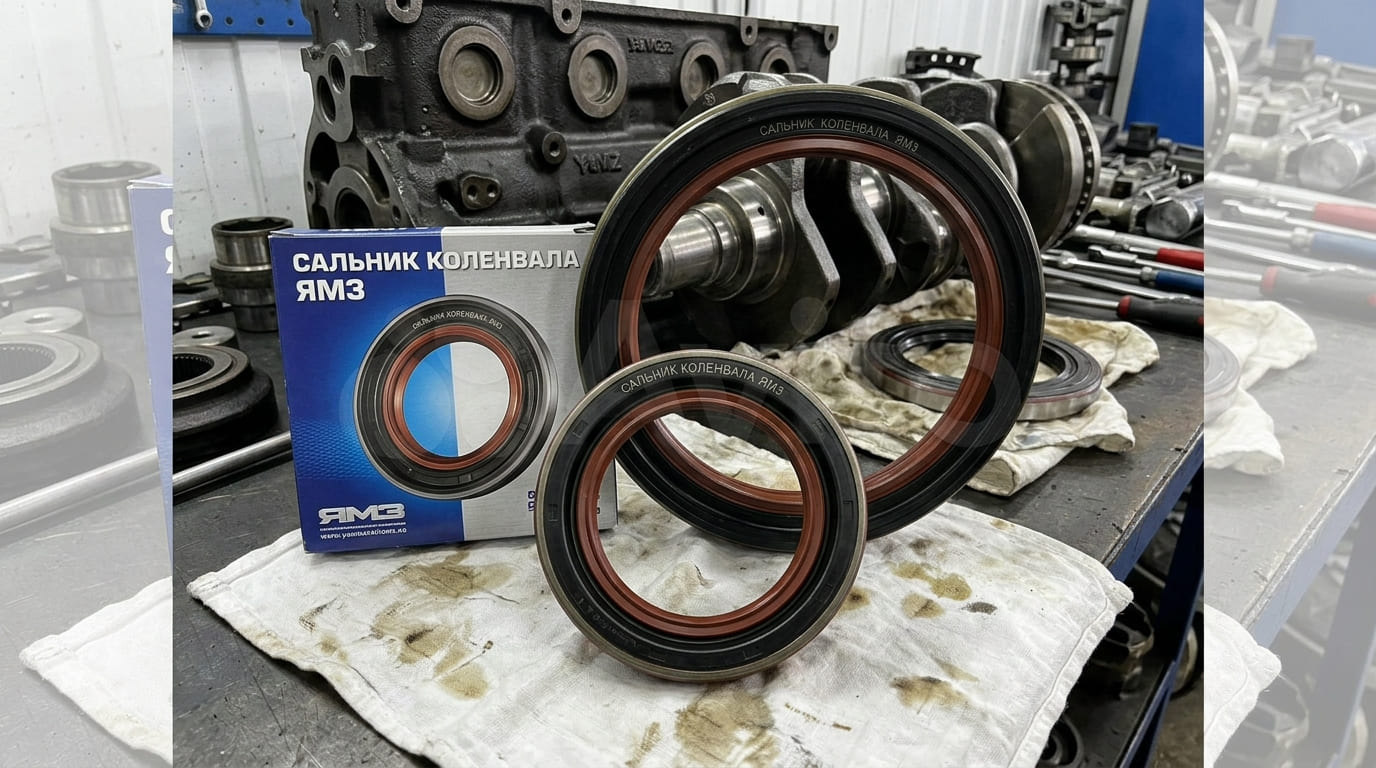

Сальник (манжета) коленвала — армированное резиновое кольцо, уплотняющее выход носка и хвостовика коленчатого вала из блока цилиндров. В паре с ним работает маслоотражатель — стальное кольцо с буртом, которое отбрасывает основную массу масла ещё до самого сальника. Вместе они решают три задачи:

• герметизируют картер — не выпускают картерные газы наружу и не впускают внутрь;
• удерживают моторное масло — не дают ему вытекать через носок и хвостовик вала;
• защищают от грязи — пыльник манжеты не пускает в картер пыль и абразив.

Особое значение имеет задний сальник: если он потечёт, масло попадает на корзину и диск сцепления, и трансмиссия начинает буксовать или дёргаться. Поэтому неисправную манжету меняют как можно быстрее — это дешевле ремонта сцепления и задиров на валу.

Передний и задний сальник: в чём разница

В двигателях ЯМЗ два сальниковых узла. Передний сальник стоит в передней крышке, рядом со шкивом привода навесных агрегатов, — добраться до него относительно просто. Задний сальник расположен в задней стенке блока (или в отдельной съёмной крышке) и закрыт маховиком и сцеплением, поэтому его замена куда трудоёмче. Состояние хвостовика вала под задним сальником удобно оценивать заодно с маховиком двигателя и подшипником коленвала — когда КПП уже снята, логично проверить всё сразу.

Типы манжет и материалы

На ярославских моторах применяют армированные манжеты по ГОСТ 8752-79, тип 2 — однокромочные, с пыльником. Конструктивно это кольцо П-образного профиля: внутри стальной каркас Г-образного профиля держит геометрию, рабочая кромка прижимается к валу витой пружиной, а тонкий пыльник отсекает грязь. Между кромкой и пыльником обычно нанесена спиральная насечка, «подгоняющая» масло обратно в картер.

Резину манжет делают на основе трёх типов каучука — и именно материал определяет, какой сальник ставить под ваш климат и теплонагруженность мотора:

Применяемость по семействам ЯМЗ

Номенклатура сальников широкая, и манжеты разных размеров не взаимозаменяемы: уплотнение другого диаметра просто не встанет в сальниковую коробку. Ориентировочное соответствие по семействам двигателей:

Точный номер всегда сверяйте с руководством на свою модификацию двигателя: в пределах одного семейства встречаются разные исполнения задней крышки и размеры хвостовика.

Как подобрать сальник коленвала ЯМЗ

Ресурс манжеты — примерно 100–200 тыс. км, но в тяжёлых условиях она сдаёт раньше. При подборе учитывайте три вещи:

1. Модификацию двигателя и размер — по каталожному номеру или по трём цифрам размера (внутренний диаметр × наружный × высота).
2. Климат и режим — для мороза лучше NBR, для теплонагруженных турбодизелей — фторкаучук или силикон.
3. Соответствие ГОСТ 8752-79 — это гарантия профиля, каркаса и пружины нужного качества.

Вместе с манжетой сразу закладывайте в заказ маслоотражатель коленвала — изношенный или погнутый маслоотражатель перегружает новый сальник, и тот течёт снова.

Как заменить сальник коленвала

Передняя манжета

1. Снять ремень привода вентилятора / навесных агрегатов.
2. Демонтировать шкив с носка коленвала (выкрутить болт, снять шпонку).
3. Заострённым предметом аккуратно вынуть старый сальник, очистить сальниковую коробку от остатков и закоксовки.
4. Смазать рабочую кромку новой манжеты маслом и специальной оправкой ровно запрессовать её в коробку (без перекосов).
5. Собрать в обратном порядке.

Задняя манжета

Сложнее: нужно снять коробку передач, сцепление и маховик, только тогда удаляется старая манжета с фланца коленвала. Далее — очистка, установка новой детали специальной оправкой и сборка в обратном порядке. Рабочую кромку всегда направляют внутрь двигателя, пыльник — наружу; кромку перед посадкой смазывают. Из-за трудоёмкости задний сальник разумно менять вместе с ревизией сцепления и маховика.

Что заказать

Подобрать сальники и манжеты под двигатели ЯМЗ, а также сопутствующие детали — маслоотражатель коленвала, компоненты под двигатель ЯМЗ и сам коленчатый вал — можно в каталоге «Сервис Автоиндустрия» с подбором по модификации. Если мотор уже «подъедает» масло по другим причинам, начните с диагностики: близкие темы — прокладка ГБЦ и коренные вкладыши двигателя.

Вывод

Сальник коленвала ЯМЗ — та деталь, где экономия «на копейку» оборачивается ремонтом «на рубль»: течь масла губит сцепление, а сухая шейка вала — задирами. Подбирайте манжету строго по размеру и модификации, под свой климат выбирайте материал (NBR для мороза, фтор/силикон для тепла), берите изделие по ГОСТ 8752-79 и не забывайте про маслоотражатель. Тогда ярославский дизель останется сухим и надёжным в любых условиях.
