Гальмівна система вантажівки: повний гайд

Гальмівна система – єдиний вузол вантажівки, від якого безпосередньо залежить життя водія, пасажирів та інших учасників руху. На багатотонній машині, що йде під ухил із повним завантаженням, відмова гальм – це не “дорогий ремонт”, а катастрофа. Тому розуміти, як влаштована гальмівна система, які в неї бувають несправності та як правильно підбирати запчастини, повинен кожен власник комерційного транспорту.

Цей гід – повний довідник по гальмах вантажівки: від різниці між гідравлічними й пневматичними системами до конкретних компонентів, ознак зносу й алгоритму підбору деталей. Матеріал однаково корисний власникам легких комерційних авто (Газель, бортові) і важких вантажівок (КАМАЗ, МАЗ, європейські марки).

Два типи гальмівних систем: гідравлічна й пневматична

Перше, що визначає весь набір гальмівних запчастин вашої машини, – тип системи. У комерційному транспорті їх два, і вони принципово різні.

Гідравлічна система працює на гальмівній рідині: натиск на педаль передається через головний гальмівний циліндр (ГГЦ) на робочі циліндри коліс. Вона проста, але вимоглива до стану рідини – та з часом вбирає воду й втрачає властивості.

Пневматична система використовує стиснене повітря, яке нагнітає компресор. Це стандарт для важких вантажівок: вона потужніша, дозволяє керувати причепом і має важливу властивість безпеки – при падінні тиску спрацьовують пружинні енергоакумулятори стоянкового гальма.

З чого складається гальмівна система

Незалежно від типу, гальмівна система складається з кількох груп компонентів. Розуміння їхньої ролі допомагає правильно діагностувати проблему й замовити саме ту деталь.

Виконавчі механізми – те, що безпосередньо гальмує колесо: гальмівні диски й колодки або гальмівні барабани й накладки. Це головні витратники.

Передавальні елементи – те, що передає зусилля: у гідравліці це ГГЦ, робочі циліндри й трубки; у пневматиці – компресор, ресивери, гальмівні камери, крани й клапани.

Допоміжні вузли – осушувач повітря, вологомастиловіддільник, захисні клапани, регулятор тиску. Вони не гальмують безпосередньо, але без них система не працюватиме надійно.

Весь асортимент гальмівних компонентів зібрано в категорії гальма. Там же – головний гальмівний циліндр, робочий гальмівний циліндр та гальмівні камери.

Дискові чи барабанні гальма: у чому різниця

На вантажівках зустрічаються обидва типи виконавчих механізмів, часто на одній машині: диски спереду, барабани ззаду.

Гальмівні барабани – класика важкого транспорту. Вони закриті від бруду й мають великий ресурс накладок, але гірше відводять тепло. Барабан має граничний діаметр: після кількох розточок його треба міняти. Тріщини від перегріву – привід до негайної заміни. Підбирайте барабани, накладки та супутні деталі в категорії гальма.

Дискові гальма краще охолоджуються й дають стабільніше сповільнення, тому їх ставлять на передню вісь і на сучасні машини. Диски й колодки шукайте в розділах гальмівні диски та гальмівні накладки.

Ознаки несправності гальмівної системи

Гальма майже завжди попереджають про проблему заздалегідь. Головне – не ігнорувати сигнали. Ось основні ознаки, що система потребує уваги:

1. Подовжений гальмівний шлях. Машина зупиняється довше, ніж зазвичай. Найчастіша причина – зношені колодки чи накладки, замаслені поверхні або падіння тиску.
2. Скрегіт, свист або металевий звук при гальмуванні. Колодки стерлися до основи, метал треться об диск чи барабан. Затягувати не можна – пошкодите дорогий диск.
3. Вібрація педалі або керма при гальмуванні. Покороблений диск або овальний барабан. Часто наслідок перегріву.
4. Відведення машини вбік. Один контур або колесо гальмує сильніше. Причина – закис циліндр, нерівномірний знос або підтікання.
5. Провал або “ватна” педаль. Повітря в системі, витік рідини або несправний ГГЦ. У пневматиці – падіння тиску, тривалий набір повітря.
6. Гальмо “не відпускає”. Колодки залишаються притиснутими, колесо гріється. Причина – закис механізм або проблема з пружинами.

Пневматична гальмівна система: вузли, які треба знати

На важких вантажівках пневматика – це окрема “екосистема” вузлів, яку власник гідравлічної Газелі навіть не зустрічає. Розберемо ключові елементи.

• Компресор нагнітає повітря в систему. Знос поршневої компресора – часта причина “масла в системі” й падіння тиску.
• Осушувач повітря видаляє вологу. Без нього конденсат накопичується в ресиверах, а взимку замерзає й блокує гальма.
• Ресивери (балони) зберігають запас стисненого повітря. Зливайте з них конденсат, особливо в холодну пору.

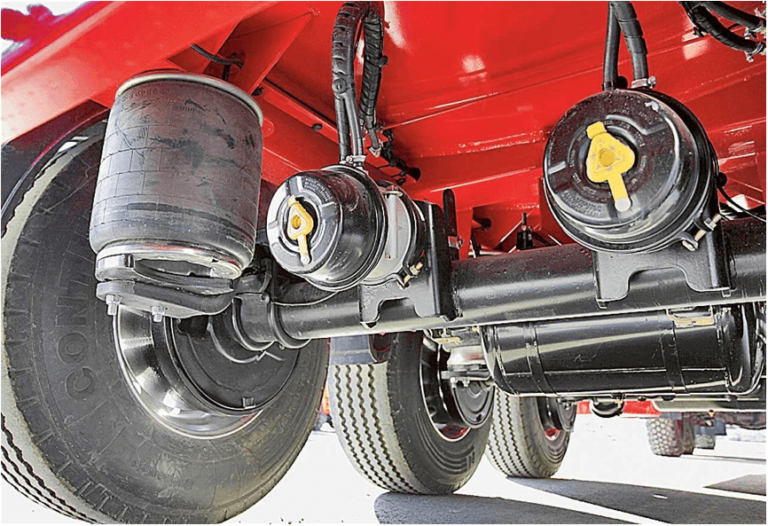

• Гальмівні камери та діафрагми перетворюють тиск повітря на механічне зусилля. Порвана діафрагма – гальмо “не тримає”.
• Крани й захисні клапани розподіляють повітря між контурами й захищають систему при розгерметизації.

Пневматичні гальмівні компоненти зібрані в категорії гальма та в розділі пневмосистеми вантажівок і автобусів. Окремо дивіться осушувач повітря та ресивери.

Гальмівна рідина та обслуговування

Для гідравлічних систем стан гальмівної рідини критичний. Рідина гігроскопічна – вбирає вологу з повітря, і з часом її температура кипіння падає. При інтенсивному гальмуванні (наприклад, на спуску) вода в рідині закипає, утворюються бульбашки, і педаль “провалюється” – гальма зникають саме тоді, коли найбільше потрібні.

Правило просте: міняйте гальмівну рідину раз на 2 роки незалежно від пробігу. Використовуйте рідину класу, рекомендованого виробником (DOT 4 для більшості комерційних авто). Підбирайте її в розділі гальмівна рідина.

Як підібрати гальмівні запчастини

Підбір гальмівних деталей не прощає неточностей. Ось перевірений алгоритм.

1. Визначте тип системи й машину. Гідравліка чи пневматика, модель, рік, вісь (передня/задня).
2. Зніміть розміри. Для дисків – діаметр і товщину; для барабанів – внутрішній діаметр; для колодок/накладок – геометрію.
3. Знайдіть OEM-артикул. Номер на старій деталі – найнадійніший орієнтир.
4. Міняйте комплектом і попарно. Колодки й накладки – тільки парами на вісь, інакше машину “поведе”.
5. Не економте на критичних деталях. Гальма – не та категорія, де доречний найдешевший нонейм.

Оригінал чи аналог для гальм

На гальмівних запчастинах діє жорсткіше правило, ніж деінде: тут якість важливіша за економію. Але це не означає, що потрібен лише оригінал.

Якісний аналог від відомого виробника гальмівних компонентів дає ресурс і безпеку на рівні оригіналу. А ось дешевий нонейм на колодках – це довший гальмівний шлях, перегрів і ризик. На гальмах різниця в кілька сотень гривень не варта ризику.

Де купити запчастини для гальмівної системи

Підбирайте гальмівні деталі в спеціалізованому каталозі, де можна звірити розміри й знайти аналоги різних брендів. Повний асортимент – у категорії гальма, а супутня автохімія й рідини – у розділі автохімія, фільтри, мастила. Якщо сумніваєтеся в підборі – назвіть машину й вісь, і консультант підбере точну позицію. Почати можна з головної сторінки каталогу.

Регламент перевірки гальм та інтервали обслуговування

Гальма – вузол, де регулярна перевірка не обговорюється. Нижче – орієнтовний регламент для комерційного транспорту. При важких умовах (гори, перевантаження, місто) частоту перевірок збільшуйте.

Рідину й автохімію дивіться в розділі автохімія, фільтри, мастила, гальмівні компоненти – у категорії гальма. Жодна перевірка не займає багато часу, але саме вона стоїть між нормальною роботою й аварією.

Гальмування на спуску й перегрів: як зберегти гальма

Найважчий режим для гальм вантажівки – тривалий спуск із вантажем. Постійне підгальмовування перегріває колодки, диски й барабани, ефективність падає, а в гідравліці рідина може закипіти. Це класична причина відмови гальм саме там, де вони найпотрібніші.

Правило досвідчених водіїв – гальмувати двигуном. На спуску вмикайте знижену передачу, щоб двигун стримував машину, а робочі гальма використовуйте короткими натисканнями, а не постійним утриманням педалі. Так колодки встигають охолоджуватися. На важких машинах для цього існує моторне (гірське) гальмо – користуйтеся ним.

Стоянкове гальмо й енергоакумулятори

Окрема важлива частина системи – стоянкове (ручне) гальмо. На легких машинах це механічний привід на задні колеса, на важких вантажівках – пружинні енергоакумулятори в гальмівних камерах. Останні працюють “навпаки”: гальмо утримується пружиною, а стиснене повітря її віджимає. Тому при падінні тиску в системі вантажівка автоматично загальмовується – це закладена в конструкцію безпека.

Перевіряйте стоянкове гальмо так само регулярно, як і робоче: воно має надійно утримувати завантажену машину на ухилі. Несправний “ручник” – це не лише штраф на ТО, а реальний ризик, що машина покотиться. Компоненти стоянкової системи й гальмівні камери дивіться в категорії гальма.

Часті запитання: гальмівна система вантажівки

Як часто треба перевіряти гальма на вантажівці?

Оглядайте гальмівну систему при кожному ТО, а товщину колодок/накладок і стан дисків/барабанів – частіше, якщо машина працює з перевантаженням або в гірській місцевості. Для пневматики додатково контролюйте роботу осушувача й зливайте конденсат із ресиверів, особливо взимку.

Чому “провалюється” педаль гальма?

У гідравлічній системі – повітря в магістралі, витік рідини, закипання рідини при перегріві або несправний ГГЦ. У пневматиці схожий ефект дає падіння тиску. У будь-якому разі це привід негайно припинити рух і провести діагностику – їхати з провальною педаллю небезпечно.

Що краще для вантажівки – дискові чи барабанні гальма?

Однозначно кращого варіанта немає. Дискові краще охолоджуються й дають стабільніше сповільнення, тому їх ставлять на передню вісь. Барабанні захищені від бруду й мають більший ресурс накладок, тому їх часто застосовують на задній осі важких машин. На багатьох вантажівках використовують обидва типи.

Чи можна ставити аналогові гальмівні колодки замість оригіналу?

Так, але тільки якісний аналог від відомого виробника гальмівних систем. Дешевий нонейм економить копійки, але дає довший гальмівний шлях, швидкий знос і ризик перегріву. На гальмах це невиправданий ризик. Колодки й накладки завжди міняйте попарно на вісь.

Як зрозуміти, що пора міняти гальмівний барабан?

Барабан міняють, якщо його внутрішній діаметр досяг граничного (вибитого на самому барабані), якщо є тріщини від перегріву, глибокі задири чи овальність. Вібрація при гальмуванні й нерівномірний знос накладок – теж сигнали перевірити барабан.
