Ознаки зносу гальмівного барабана: як розпізнати вчасно

Що таке гальмівний барабан і як він зношується

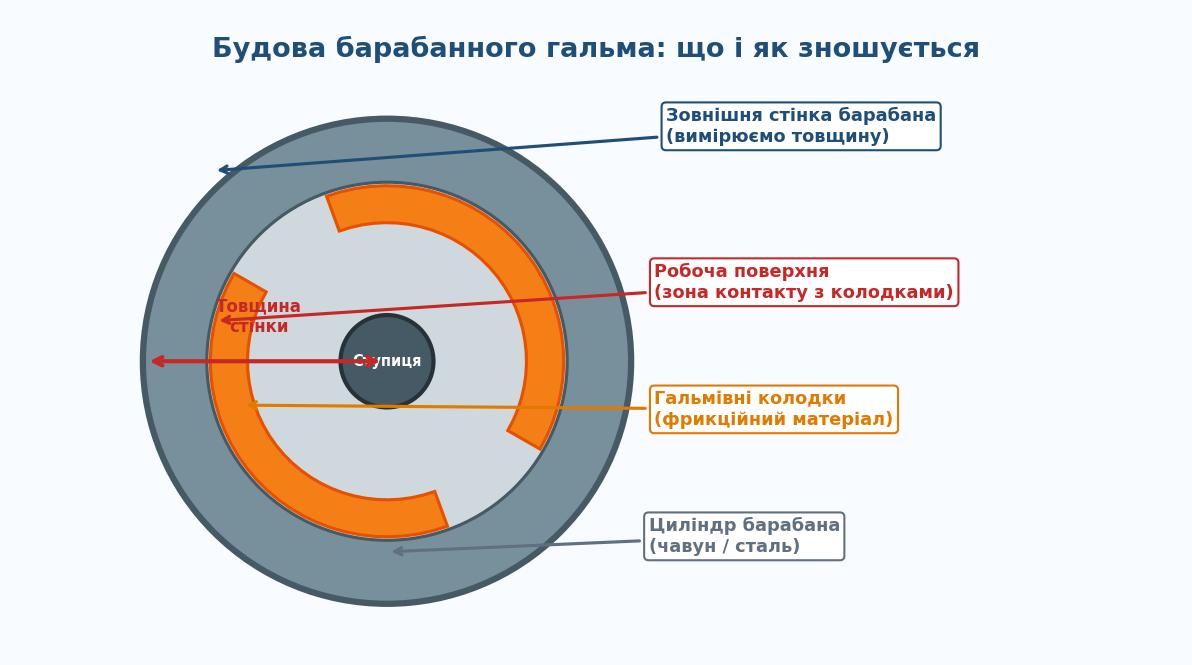

Гальмівний барабан – це чавунний або сталевий циліндр, закріплений на маточині колеса, всередині якого розміщені гальмівні колодки. При натисканні на педаль колодки притискаються до внутрішньої поверхні барабана і гальмують колесо тертям.

Барабанні гальма встановлюють переважно на задні колеса автомобілів бюджетного і середнього класу – Renault Clio, Volkswagen Polo, Hyundai Solaris і багатьох інших. Конструкція проста і надійна, але потребує регулярного контролю.

Знос гальмівного барабана неминучий. Кожне гальмування – контакт колодок з поверхнею при температурі 200-400°C. При екстреному гальмуванні – до 700°C. Теплові цикли поступово стоншують метал і деформують геометрію. Гальмівний барабан ресурс при нормальній їзді – 100 000-150 000 км.

Кожен виробник встановлює мінімально допустиму товщину. Наприклад, для VW Polo – 172 мм при номіналі 180 мм. Це 8 мм допустимого зносу. Перевищення – пряма загроза відмови гальм.

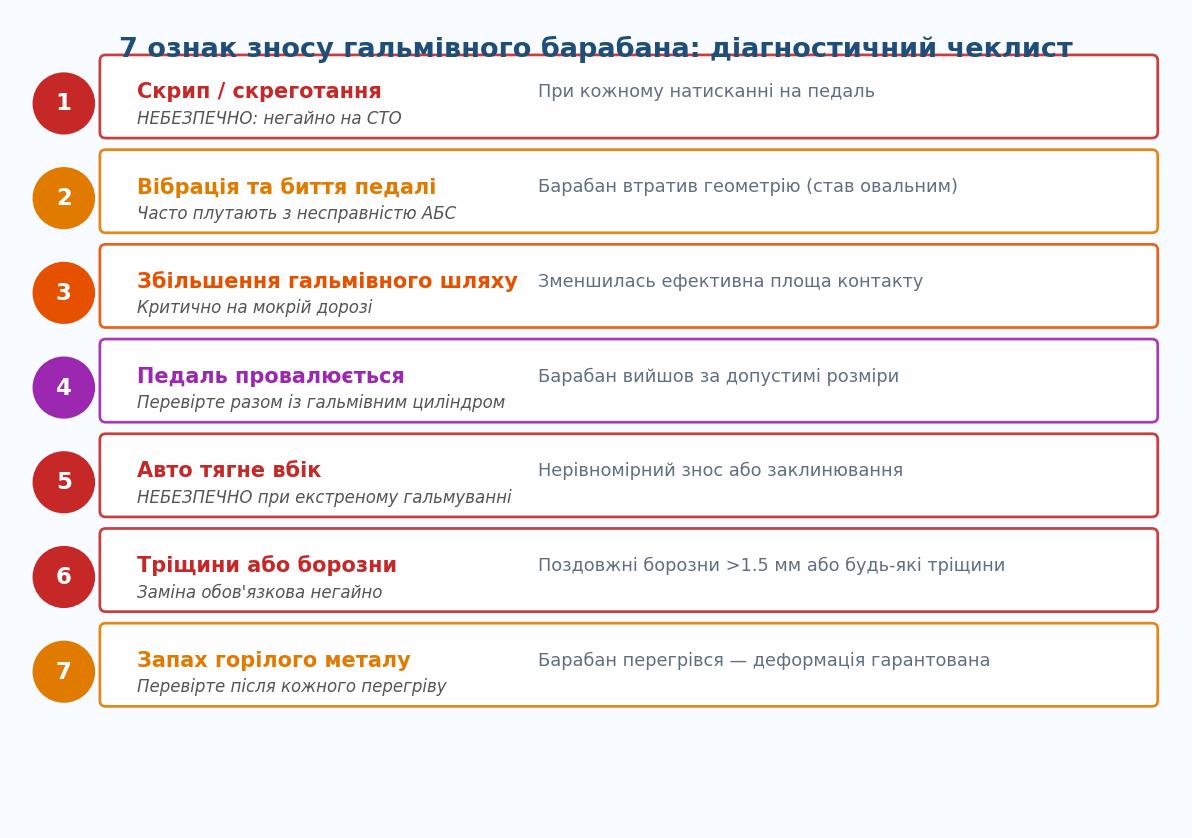

7 головних ознак зносу гальмівного барабана

Барабанні гальма несправності рідко з’являються раптово. Ось симптоми, на які треба звертати увагу:

1. Скрип або скреготання при гальмуванні. Скрип барабанних гальм – найперший симптом. Металеві частинки від зношених колодок або дрібні тріщини на барабані створюють характерний звук. Якщо скрип переходить у скреготання – металева основа колодки вже контактує з гальмівним барабаном напряму. Зволікати небезпечно.
2. Вібрація або биття гальмівного барабана. Барабан втратив правильну геометрію і став овальним. Колодки стикаються з поверхнею нерівномірно – ви відчуваєте пульсацію педалі або вібрацію кузова. Часто помилково приймають за несправність АБС.
3. Збільшення гальмівного шляху. При зношеному гальмівному барабані ефективна площа контакту зменшується. Машина потребує більшої відстані для зупинки. Особливо помітно на мокрому асфальті. Якщо почали гальмувати “завчасно” – час на діагностику гальмівної системи.
4. Педаль гальма провалюється або стала надто твердою. Несправності гальмівного барабана можуть змінювати відчуття педалі. Барабан, що вийшов за допустимі розміри, не забезпечує правильного контакту з колодками – звідси нетипова реакція педалі.
5. Автомобіль тягне вбік при гальмуванні. Якщо один із барабанів зношений більше або заклинив, гальмівне зусилля розподіляється нерівномірно. Авто відхиляється від прямої при натисканні педалі. Коли міняти гальмівний барабан – однозначно одразу при цьому симптомі.
6. Видимі тріщини або глибокі борозни. Поздовжні борозни глибше 1.5 мм – привід для заміни. Тріщини на гальмівному барабані будь-якого розміру – однозначна заміна незалежно від товщини. Тріснутий барабан може розколотися при гальмуванні.
7. Перегрів гальм: запах і дим. Запах горілого металу від задніх коліс після їзди – барабан перегрівся. Регулярний перегрів деформує гальмівний барабан і різко скорочує його ресурс. Після такого інциденту обов’язкова перевірка товщини гальмівного барабана норма і геометрії.

Таблиця допустимого зносу: норми та критичні значення

Перевірка гальмівного барабана за розмірами – найточніший спосіб оцінити стан. Нижче – норми для найпоширеніших класів авто:

Як правильно виміряти знос гальмівного барабана

Для точного вимірювання потрібен нутромір або спеціальний мікрометр. Як перевірити гальмівний барабан: зніміть колесо і барабан. Виміряйте внутрішній діаметр у трьох точках (центр і по 20 мм зліва і справа). Різниця між вимірами більше 0.3 мм – ознака овальності. Порівняйте результат з нормою, вибитою на самому барабані.

Без нутроміра: проведіть пальцем по поверхні. Борозна від контакту з колодками глибше 0.5 мм – привід показати механіку. Товщина гальмівного барабана норма для вашого авто зазначена в мануалі або на маркуванні деталі.

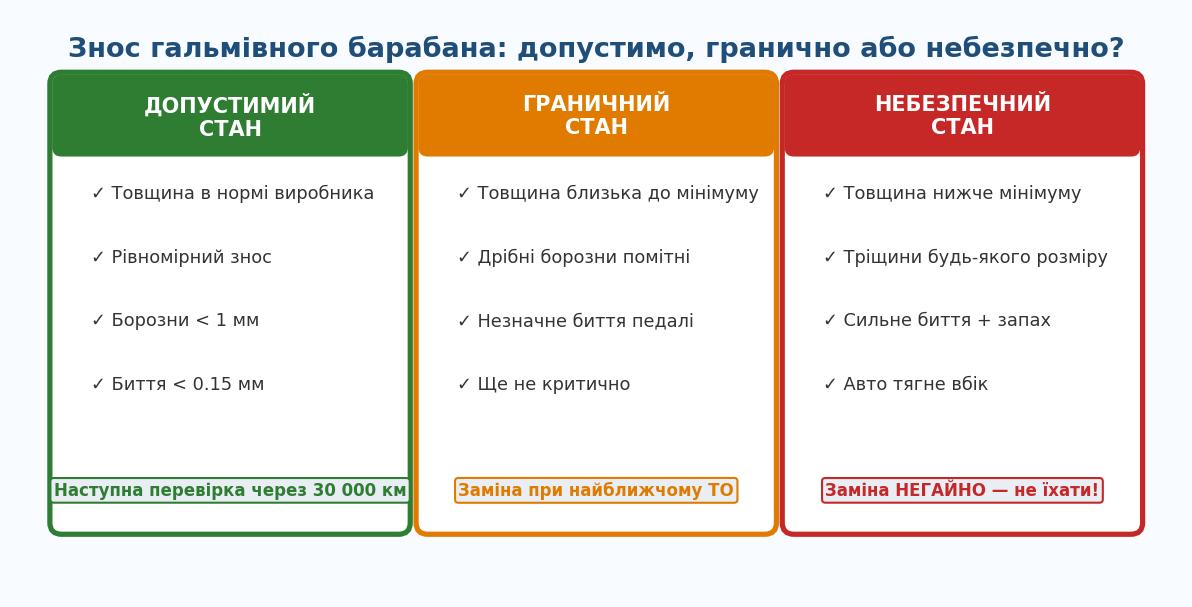

Коли знос барабана ще допустимий – а коли вже небезпечний

Допустимий стан: товщина в нормі, рівномірний знос гальмівного барабана, борозни до 1 мм, биття до 0.15 мм.

Граничний: товщина близька до мінімуму, дрібні борозни, незначне биття гальмівного барабана на педалі. Заміна при найближчому ТО.

Небезпечний: товщина нижче норми, тріщини на гальмівному барабані, сильне биття, запах, відведення авто вбік. Заміна гальмівного барабана – негайно.

Чому гальмівний барабан зношується швидко: 5 причин

1. Агресивний стиль водіння. Різке часте гальмування перегріває гальмівний барабан. Теплові деформації накопичуються – метал “втомлюється”. У режимі старт-стоп гальма не встигають охолонути.
2. Неправильний підбір гальмівних колодок. Занадто тверді колодки пришвидшують знос барабана. Завжди підбирайте колодки в парі з барабаном від одного виробника або за рекомендацією виробника авто.
3. Відсутність регулярного ТО. Зношені до основи колодки знищують гальмівний барабан за кілька сотень кілометрів. Перевіряйте кожні 15 000-20 000 км.
4. Якість металу барабана. No-name барабани з м’якого чавуну зношуються в 2-3 рази швидше. Різниця в ціні з якісним аналогом – 200-400 грн. Різниця в ресурсі – 50 000 км.
5. Важкі умови експлуатації. Бруд, пісок і гірські маршрути – прискорений знос. Після важких умов – позачергова перевірка.

Оригінальні vs бюджетні барабани: коли якість критична

Купити гальмівний барабан дешевший – спокусливо. Але гальма – не та деталь, де варто суттєво економити. Ось чесне порівняння:

Бюджетні барабани часто мають відхилення від номінального діаметра – і з’являється биття гальмівного барабана одразу після встановлення. Це не знос, це брак.

Практична порада: міняйте гальмівні барабани завжди попарно по осі. Різний ступінь зносу гальмівного барабана – гарантія нерівномірного гальмування. Перевірені каталоги з підбором за VIN, як-от avtoindustriya.com, допоможуть знайти правильну деталь без помилок.

Часті запитання: гальмівний барабан

Як часто треба міняти гальмівний барабан?

При нормальній їзді знос гальмівного барабана настає кожні 100 000-150 000 км. Але перевірка гальмівного барабана потрібна кожні 30 000 км або при появі будь-якого симптому. Гальмівні колодки міняються частіше – при кожній їх заміні перевіряйте і барабан.

Чи можна розточити зношений гальмівний барабан?

Так, якщо товщина гальмівного барабана норма дозволяє. Розточка усуває борозни і відновлює геометрію, але зменшує товщину. Якщо після розточки вона опускається нижче мінімуму – заміна гальмівного барабана обов’язкова. Тільки попарно по осі.

Чи небезпечно їздити з тріщиною на гальмівному барабані?

Вкрай небезпечно. Тріщини на гальмівному барабані – привід для негайної заміни гальмівного барабана. Тріснутий барабан може розколотися при інтенсивному гальмуванні. Не продовжуйте рух до заміни.

Чи треба міняти барабани по дві штуки одразу?

Так, обов’язково по дві штуки на одній осі. Різний знос гальмівного барабана на одній осі дає нерівномірне гальмування і відведення авто вбік. Навіть якщо один барабан ще в нормі – замінюйте обидва.

Яка ознака того, що гальмівний барабан заклинив?

Підвищене нагрівання одного колеса, дим і запах від нього після руху без гальмування, явне відведення авто в одну сторону. Несправності гальмівного барабана в такому стані потребують негайного звернення на СТО.
